說明：

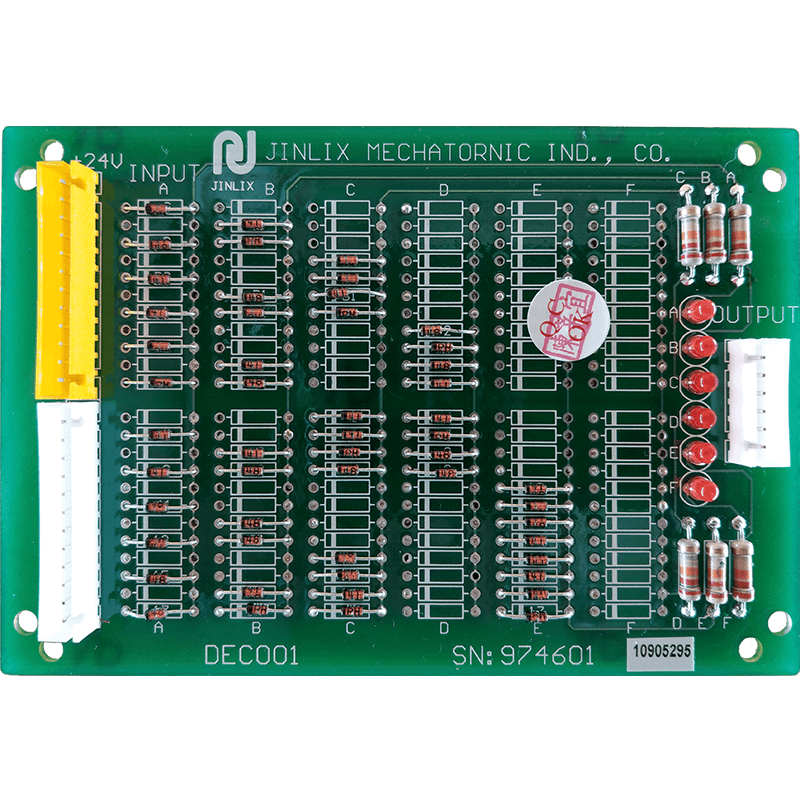

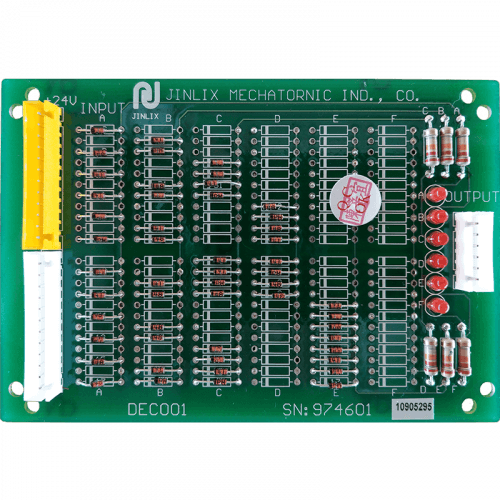

(1) DEC001為二極體解碼器，每一個二極體最大承受電流DC 200 mA, 500mW，樓層範圍：G、R、B、B3 ~ B1、1~17樓。

(2) 輸入電源：DC 12~24V，標準型解碼器為共陽，COM接VCC(＋)，控制信號為GND(－)，若為共陰，則接線相反、且須額外訂製。

(3) DEC001輸入端子由控制器輸入控制信號，同一時間僅有一個信號；輸出端子與點矩陣顯示系列相連接，本解碼器僅有樓層顯示解碼功能。

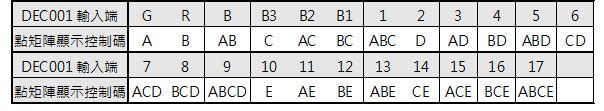

(4) 連接DP01A點矩陣顯示系列，輸入端文字標示與勤立標準碼相對應，若為其他控制碼，則解碼顯示依控制碼而定，下圖為解碼對照表（DEC001 LED指示燈）。
